Origin 은 Peak AnalyzerQuick Peaks GadgetIntegration Gadget 등 Baseline correction, Peak detection, Peak integration and Peak fitting 등을 위한 유용한 기능이 있습니다.


▲ Peak Analyzer 를 사용하여 숨겨진 피크 또는 "Convoluted" 피크를 자동으로 검출하거나, 수동으로 선택된 포인트를 베이스라인을 사용하여 피크 피팅 할 수 있습니다.

Baseline Correction


▲ Peak Analyzer 는 데이터를 바탕으로 Baseline 의 Anchor Point 를 자동으로 위치시키기 를 할 수 있으며,  보간법을 사용하여 Baseline Function 을 피팅 할 수 있습니다.

Origin 에서는 기존 데이터 세트와 곡선을 Baseline 으로 사용하거나 특정 용도의 Baseline 을 만들 수 있습니다.


▲ XPS 를 위한 Baseline 만들기는 Shirley 와Tougaard 방법을 사용하여 만들 수 있고, 최적화를 위해 해당 매개 변수를 조정할 수 있습니다.


▲ 비대칭 최소 제곱 (ALS) 스무딩 방법 을 사용하여 Baseline 을 만들 수 있습니다.


▲ Y 절편과 기울기를 설정하여 Baseline 을 직선으로 만들 수 있습니다.

Peak Finding / Determination

Origin 은 숨겨진 (convoluted) 피크를 포함한 피크 검색 과 원치 않는 피크 필터링 , 수동 피크 추가 및 삭제 등이 가능합니다.

피크를 검출 한 후 원치 않는 피크를 제외 할 수 있습니다 :


▲ 빠른 피크 '가젯 을 사용하면 피크를 쉽게 자리 매김하거나 바람직하지 않은 피크 필터 / 제거 할 수 있습니다.


▲ Quick Peaks Gadget 을 사용하면 그래프의 피크를 대화형으로 빠르게 찾을 수 있습니다.


▲ Peak Analyzer 를 사용하면 손쉽게 피크에 태그 할 수 있습니다.


▲ Peak Analyzer 를 사용하면 손쉽게 숨겨진 피크를 검출 · 분리 할 수 있습니다.

Peak Integration

Origin 은 여러 피크를 가진 데이터에 대해 각 피크의 면적, FWHM 등의 피크의 특성 값을 얻기 위한 통합 기능이 있습니다. Baseline 빼기는 피크 적분전에 지원되고 있습니다.

 가능한 옵션은 다음과 같습니다 :


▲ Peak Analyzer 를 사용하여 Baseline 지우기 와 각 피크의 폭을 설정 하는 것 등이 가능합니다.


▲ Integrate Gadget 을 사용하면 ROI 상자를 움직여 각 피크 면적과 반치폭 (FWHM)을 즉시 확인할 수 있습니다.


▲ Quick Peaks Gadget를 사용하여 위쪽과 아래쪽 모두의 피크를 찾거나 겹치는 각 피크 면적과 반치폭 (FWHM)을 출력할 수 있습니다.  옵션으로 피크 피팅도 지원됩니다.


▲ Peak Analyzer 를 사용하면 피크를 찾고, 피팅된 피크 면적을 얻을 수 있습니다.

Peak Fitting PRO

Origin은 다음과 같은 피크 피팅을 위한 도구가 제공되고 있습니다 :

  • Quick Peaks Gadget : 그래프에서 Baseline 을 교정하고 피크 검출 및 피팅
  • Multiple Peak Fit : 수동으로 피크 위치를 지정하고 같은 함수를 사용하여 피크 피팅을 합니다.  Baseline의 교정을하지 않습니다.
  • Peak Analyzer : 마법사 방식으로 Baseline 교정, 피크 검출, 피크 피팅을 실시합니다.
  • Nonlinear Curve Fit Dialog : 비선형 곡선 피팅 툴 (NLFit) 의 함수 복제 기능을 사용하여 여러 피크를 피팅합니다.


피크 피팅 옵션에는 다음과 같은 것들이 있습니다 :


▲ You can manually pick anchor points on a spectrum and then connect or fit the anchor points to create a baseline, then simultaneously fit both positive and negative peaks.


▲ 내장 피팅 함수 를 사용하거나 직접 정의한 사용자 정의 피팅 함수 를 사용하여 스펙트럼을 피팅 할 수 있습니다.

피팅 후 그래프에LaTex 응용 App 을 사용하여 함수 정의식을 나타내는 텍스트 레이블을 삽입할 수 있습니다.


▲ 스펙트럼의 모든 피크를 같은 피팅 함수를 사용하여 피팅하거나 피크마다 다른 피크 함수를 사용하여 피팅할 수 있습니다.

Surface Peak Analysis PRO

Origin 은 2D Surface 데이터를 피크 분석 하기 위하여 다음의 두 가지 방법을 제공합니다 :

2D Integration Gadget PRO

  • Perform surface peak analysis on image or contour plot
  • Use ROI object to easily select area of interest
  • Subtract base plane, and integrate
  • Instantly view surface peak results on graph





▲ 2D Integration Gadget 을 사용하면 관심 영역인 (ROI 상자) 가 위치한 부분의 Surface Peak 결과값을 즉시 확인할 수 있습니다.

Surface Peak Fitting PRO

  • Fit peaks with over 20 built-in functions or a user defined function
  • Fit XYZ or matrix data from a worksheet or a graph
  • Locate multiple peaks using one of many peak identification methods
  • Apply bounds and to parameters, as well as fix desired parameters
  • Find specific Z values at specific X, Y values using the fit surface

▲ Nonlinear Curve Fit (NLFit) tool 을 사용하여 Surface Peak Fitting 을 할 수 있고, 데이터의 등고선 지도를 중첩시킬 수 있습니다.

Surface Peak 에 대한 자세한 보고서는 보고서 시트에 출력 됩니다.

Time-Saving Peak Analysis Features

Origin 은 여러 데이터 세트에 대한 피크 분석을 병행할 수 있는  Batch Peak Analysis tool 을 제공합니다.

Batch Peak Analysis Using Theme PRO

하나의 전형적인 데이터 세트에 대해 Peak Analyzer 를 사용하여 수동으로 피크 분석을 하고 거기서 사용한 사용자 설정들을 테마 파일에 저장할 수 있습니다.  저장한 테마를 사용하여 여러 데이터 세트에 대한 피크 분석을 일괄 적으로 수행할 수 있습니다.

Batch Peak Analysis tool 을 사용하여 다음과 같은 것을 할 수 있습니다 :


▲ Peak Analyzer 의 피크 분석을위한 각종 설정은 "테마" 로 저장 할 수 있습니다.  다른 파일이나 데이터 세트에 대한 일괄 처리를 위해 재사용 할 수 있습니다.

또한 Batch Peak Analysis dialog 를 사용하여 피크 데이터의 사전 처리를 위한 LabTalk 스크립트를 사용할 수 있습니다.

Analyze Multiple Curves Using Gadget

Batch peak analysis 은 Quick Peaks Gadget 을 사용하여 수행할 수 있습니다 :

  • Visually perform analysis on region of interest (ROI)
  • Easily swittch peak function
  • Subtract baseline for peak integration
  • Quick analyze all curves in current graph layer or page
  • Save settings as theme for repeat use

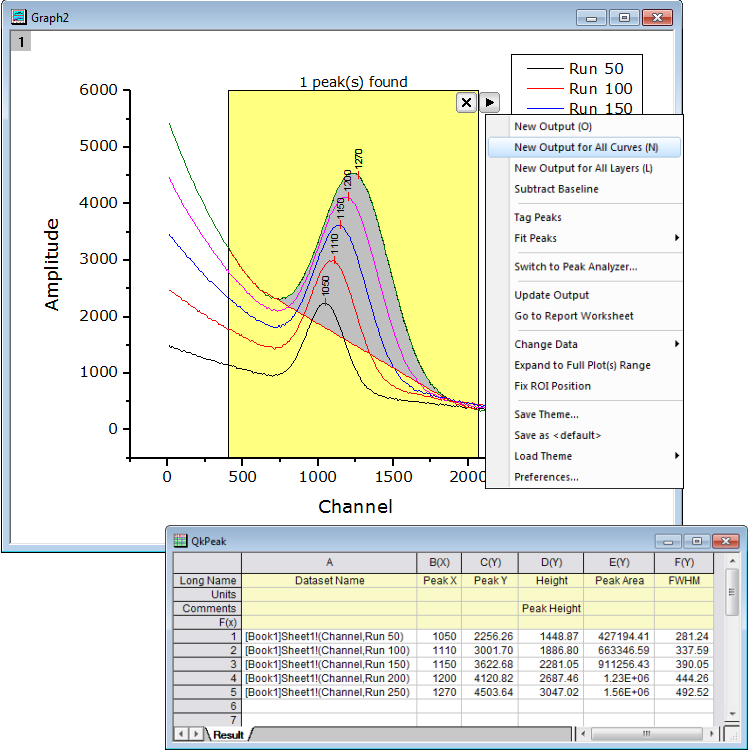

▲ Quick Peaks Gadget 을 사용하면 기존의 곡선을 Baseline 으로 사용할 수 있으며, 또한 현재의 그래프 중의 모든 곡선에 대한 피크 분석 결과를 빠르게 출력할 수 있습니다.
